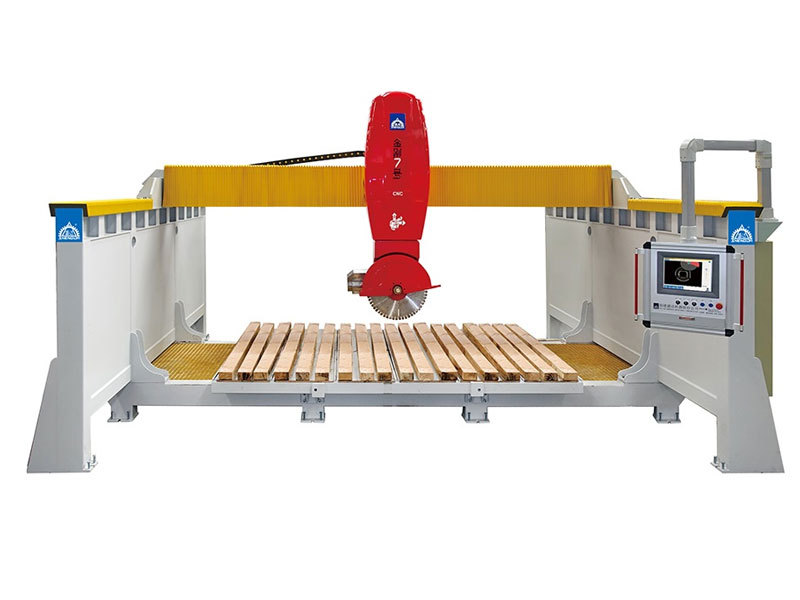

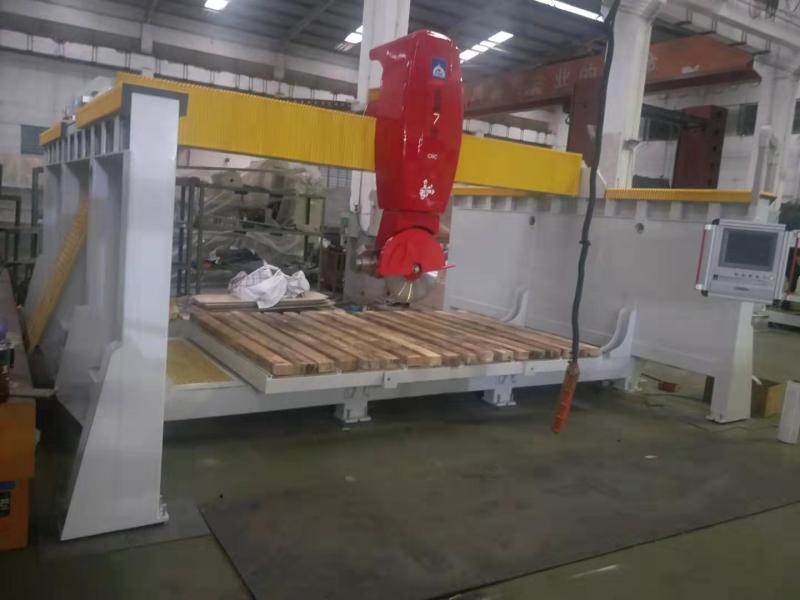

اره پل 5 محوره CNC

ساختار پل، با میز کار متصل.

دیسک ثابت روی دوک موتوری، دوک ثابت روی محور چرخش، محور چرخش ثابت روی محور چرخشی، محور چرخشی ثابت روی تخته کشویی بالا و پایین. که دستگاه را قادر می سازد تا 5 محور متصل به کار کند.

سر برش بر روی راهنمای خطی، با موتور سروو به چپ و راست حرکت می کند.

پرتو متقاطع بر روی راهنمای خطی به جلو و عقب حرکت می کند که توسط موتور سروو حرکت می کند.

تخته کشویی به سمت بالا و پایین روی راهنمای خطی دوتایی، از طریق بال اسکرو و سروو موتور مشتق شده.

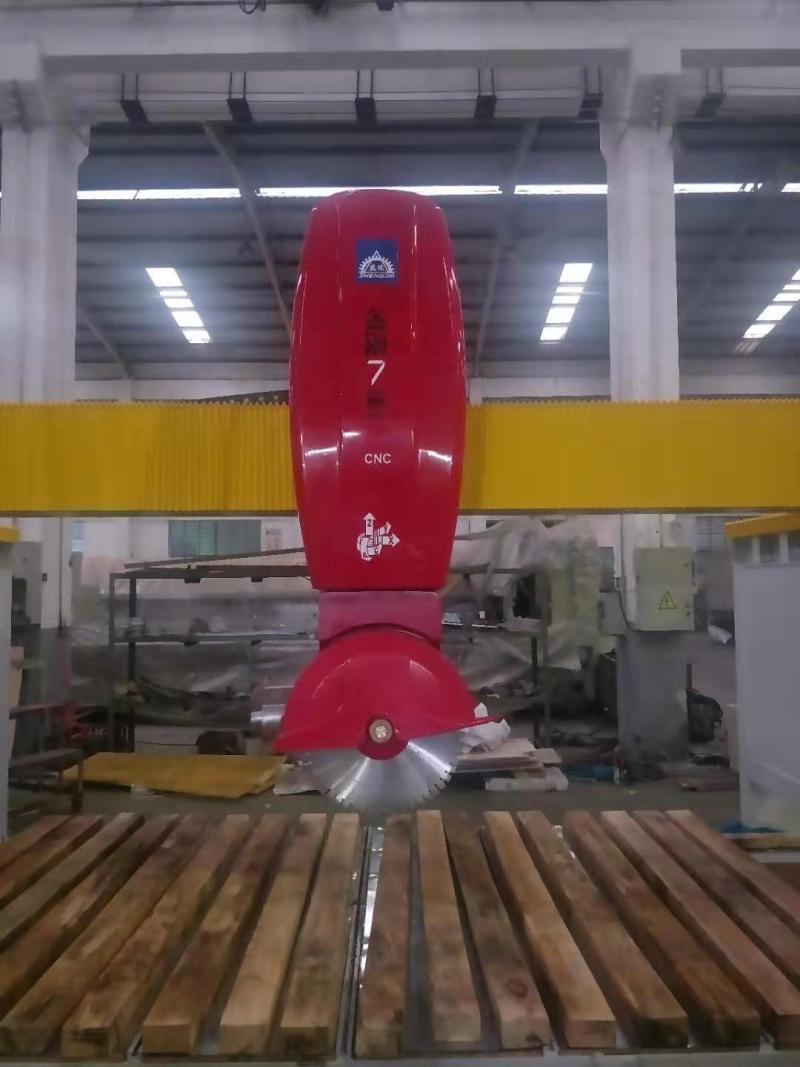

دوک موتوری که توسط موتور سروو هدایت می شود، قادر به کج شدن 0 تا 90 درجه است.

دوک چرخشی که توسط سروو موتور هدایت می شود، قادر به چرخش ± 370 درجه است.

میز کار متصل؛

میز کنترل شده هیدرولیک 0 تا 85 درجه شیب دارد.

تیرچه متقاطع، کارلینگ، میز کار توسط فولاد خوب جوش داده می شود.

طراحی یکپارچه استفاده از ماشین، نصب و آزمایش آسان.

قطعات ماشین پردازش شده توسط ماشین ابزار دقیق 7 محوره.

سطح بخش ساختاری با سندبلاست و فناوری ضد زنگ بالا برخورد می کند.

روکش پایانی پرایمر قرمز رنگ اکسید آهن، ساید سند بلاست، پرایمر غنی از روی.

ردیف دندان و چرخ دنده ساخته شده از کونچینگ فولاد با کیفیت.
